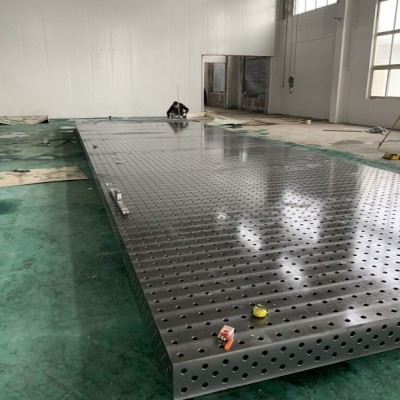

三维柔性平台，三维焊接平板，孔系平台。 平台安装详细说明

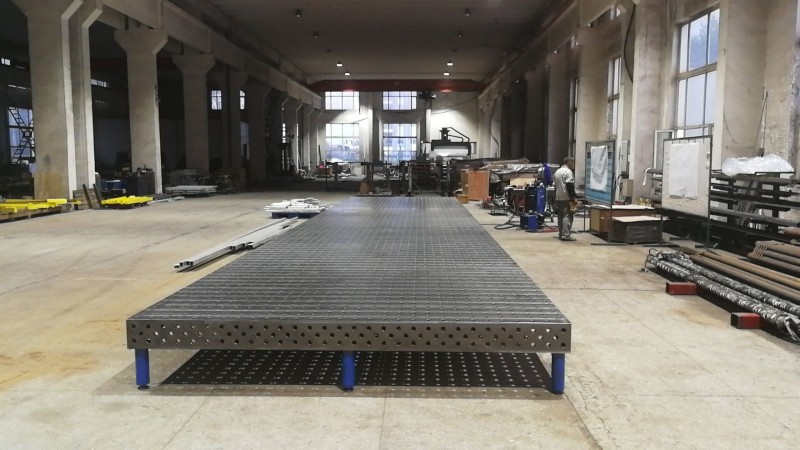

一、平台运置施工场地时，施工场地有吊车设备。可用随箱的吊环和锁销，将吊环固定在平台的中心用锁紧销锁紧。然后用吊车将平台吊置安装的平地上平台正面朝上，用吊车将平台吊离地面略腿的高度，然后将支撑腿与平台对接，用随箱配套的螺丝及SW17六角扳手锁紧。安装支撑腿时按对角安装的先后顺序。
详细说明

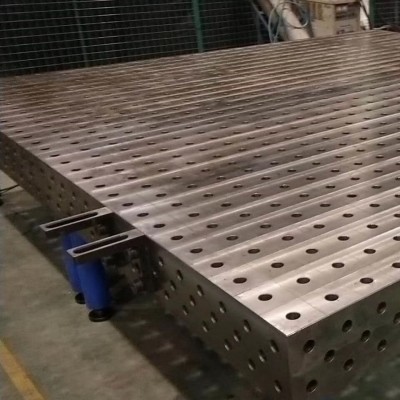

三维工作台：即工作台主面和侧面均有工作面，五个工作面上分别安装定位件，也可以分别向五个方向延伸组成更大的基准台面。
三维工作台按材质分为钢件和铸件两种材质,按孔径为三维工作台分为D28系列及D16系列两大系列。D28系列孔径大小28，孔间距和表面刻线间距100x100mm；D16系列孔 径大小16，孔间距和表面刻线间距50x50mm；
三维28系列钢件平台选型
尺寸 (mm) 重量 ( kg )
1000×1000×200 500
1200×1200×200 600
1500×1500×200 700
2000×1000×200 650
2400×1200×200 1000
3000×1500×200 1700
4000×2000×200 2600
5000×2000×200 3700
三维28系列铸件平台选型
尺寸 (mm) 重量 ( kg )
2000×1000×200 800
2400×1200×200 1300
3000×1500×200 1900
4000×2000×200 3100
