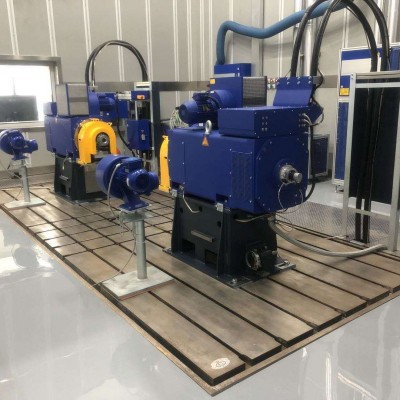

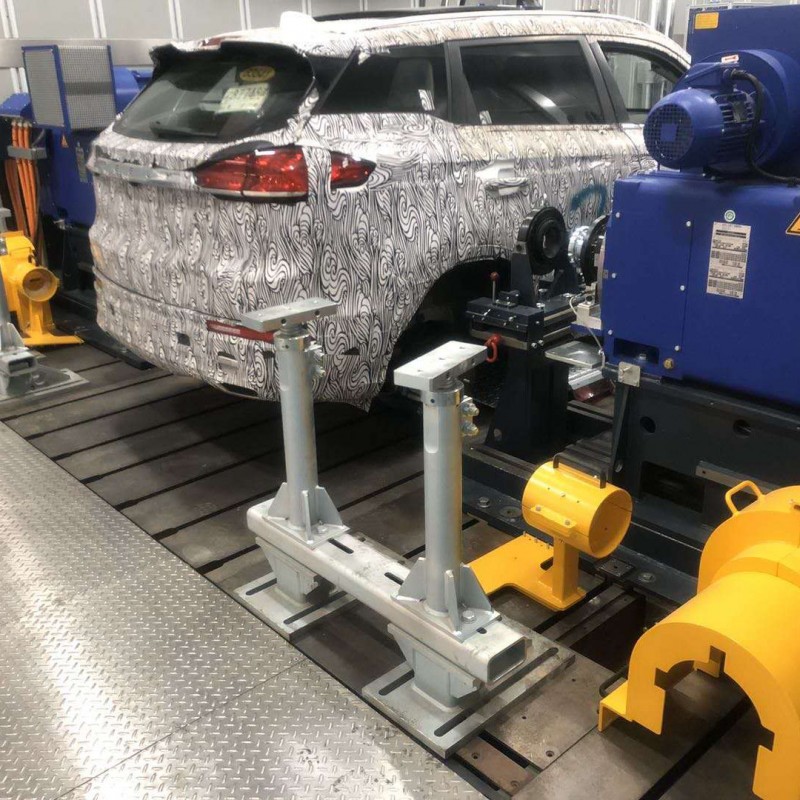

T形槽间距(GB/T158-1996) (mm)
T型槽平台槽尺寸标准 槽宽A 5 6 8 10 12 14 18 22 28 36 42 48 54
间 距 P (40) (50) (63) (80) 100 125 160 200 250
20 25 32 40 50 63 80 100 125 160 200 250 320
25 32 40 50 63 80 100 125 160 200 250 320 400
32 40 50 63 80 100 125 160 200 250 320 400 500
注: 1.T形槽间距P栏中,括号内的数值与T形槽槽底宽度最大值之差值,可能较小,应避免采用。
2.与T形槽宽度A相对应的T形槽间距P(有3个或4个尺寸)的尺寸,一般由制造厂根据工作台尺寸和使用要求的T形槽数来选择。若需采用间距尺寸,
大于或小于表中所列T形槽间距P尺寸范围时,应从GB/T321中的R10系列中选取;若采用尺寸在表中所列数值范围内,则应从R20系列中选取。
3.尽可能将T形槽对称排列,中央槽为基准T形糟,当槽数为偶数时,基准槽应在机床工作台标明。
槽及螺栓头部尺寸
T形槽 螺栓头部
A B B C C H H Emax Fmax Gmax d Smax Kmax
min max min max min max
5 10 11 3.5 4.5 8 10 1 0.6 1 M4 9 3
6 11 12.5 5 6 11 13 1 0.6 1 M5 10 4
8 14.5 16 7 8 15 18 1 0.6 1 M6 13 6
10 16 18 7 8 17 21 1 0.6 1 M8 15 6
12 19 21 8 9 20 25 1 0.6 1 M10 18 7
14 23 25 9 11 23 28 1.6 0.6 1.6 M12 22 8
18 30 32 12 14 30 36 1.6 1 1.6 M16 28 10
22 37 40 16 18 38 45 1.6 1 2.5 M20 34 14
28 46 50 20 22 48 56 1.6 1 2.5 M24 43 18
36 56 6 25 28 61 71 2.5 1 2.5 M30 53 23
42 68 72 32 3 74 85 2.5 1.6 4 M36 64 28
48 80 85 36 40 84 95 2.5 2 6 M42 75 32
54 90 95 40 44 94 106 2.5 2 6 M48 85 36
T形槽间距P尺寸的极限偏差
T形槽间距P 极限偏差
20 ±0.2
50 ±0.2
32～100 ±0.3
125～250 ±0.5
320～500 ±0.8
