主要用于发动机实验室，为发动机、测功机等提供基础实验平台。适用于各种检测,试验工作，精密测量用的基准平面;用于机械检验测量基准;检查零件的尺寸精度或形位偏差，并作紧密划线，铸铁地板可做成振动试验台,在机械制造中也是不可缺少的基本工具。通常做成箱体式，正方形，圆形，长方形等形状，结构分为箱型、双围型、单围型。
铁地板别名:铸铁地板-试验铁地板-铸铁平板-铸铁板平台
铁地板组成附件:铸铁平台由铸铁地板本体、导油槽、护套及盖板、地脚螺栓等。
铁地板常用的规格(mm):一般采用小块拼接形式、异形规格可订做。
铸铁地板性能要求
1、实验室铸铁地板设计及性能要求
1.1、实验室铸铁地板所用材质:HT200-250;机械性能 抗拉强度:不小于250Mpa硬 度: HB180 -226;
1.2、利用高强度概念，使各部位寿命相等;
1.3、实验室铸铁地板上工作面板厚度均匀，纵向、横向筋板均匀分布，使底板结构对称，即各部位强度相等又提高刚度;
1.4、实验室铸铁地板的工作面厚度、四周厚度、筋板厚度按图纸要求进行铸造，确保壁厚均匀，减少铸件收缩过程中的内应力，防止变形。
1.5、实验室铸铁地板必须进行两次热处理，即毛坯一次，粗加工完后一次，以消除内应力，防止变形;
1.6、实验室铸铁地板T型槽加工面不得存在任何加工不掉的铸造缺陷，其它加工表面允许存在的铸造缺陷为:直径200mm范围内允许存在1个，尺寸为直径3mm，深度2mm，最多允许15个(4000*1900平面面内);非加工表面允许存在的缺陷范围:直径100内允许存在1个，尺寸为直径3mm，深度2mm;
1.7、铸件应清砂，非加工表面喷底漆G06-4 ZBG51010-87;
1.8、实验室铸铁地板工作平台(上表面)的尺寸公差、平面度、平行度均按相关标准确定。
1.9、供方按长度要求设计地脚螺栓孔，安装后螺母不得高出底板平面，并提交地脚螺栓的土建浇铸要求，负责地脚螺栓浇铸定位，监督浇铸偏移，并对浇铸结果进行复测。
1.10、按配置机组底架的宽度系列尺寸布置，其长度方向能承受加工、运动、吊装、安装时的外力。
1.11、安装时按地脚螺栓孔的位置放入相应的机床调整垫铁，10~15mm可调，地脚螺栓孔配盖板。
特价铁地板可拼接T型槽地梁高端品质
下面来说下今天的主角——地平铁。它有一个别名叫做T型槽地梁，而这个词，相信一定也被包括读者您在内的业内外人士熟知，一般地平铁用于大型设备的装配、试验、焊接和检验。而且也正因为其归属于铸铁地轨之一大分支，其性能方面也有着很多相似之处：材质为高强度铸铁HT200-350，利于其灵活地运用于市场，地平铁规格可根据客户所铺设面积而定。
选用地平铁的优点：这样不用做成大型的平台，即节省了材料成本，又可以占用很小的空间！可谓是性价比很高。
从外形上区分，其中T型单槽地平铁所占市场比例更是呈现逐步上升趋势，主要用于各种检验工作，如精密测量用的基准平面，各种机床机械的检验测量，检查零件的尺寸精度、行位偏差，并作出精密划线，地轨是机床、机械制造、电子生产等20多种行业不可缺少的产品。a、将地平铁支承点垫好、垫平，保证每个支撑点受力均匀，保证整个地轨平稳。
b、地轨安装时将地轨的各个支撑点用调整垫铁垫好、垫实，由专业技术人员将地轨调整至合格精度。
c、为了防止地平铁发生的变形，在吊装地轨时，要用四根同样长度的钢丝绳同时挂住地轨上得四个起重孔，将地轨平稳吊装在运输工具上。
d、为了防止地平铁整体变形，使用完毕后，要将工件从地轨上拿下来，避免工件长时间对地轨重压造成的变形。??
e、地平铁不用时要及时将工作面洗净，然后涂上一层防锈油，并用防锈纸盖上。
f、地平铁应安装在通风、干燥的环境中，并远离热源、有腐蚀的气体、有腐蚀的液体。
g、地平铁按国家标准实行定期周检，检定周期根据具体情况可为6-12个月。
正是良好的产品特性，保障了地平铁在实际应用中一炮而红，尤其受到大型装配试验用户的青睐。以致于地平铁的用途也更加广泛：根据设备的固定点来设计、拼接，主要用于大型设备的装配、试验、焊接和检验。

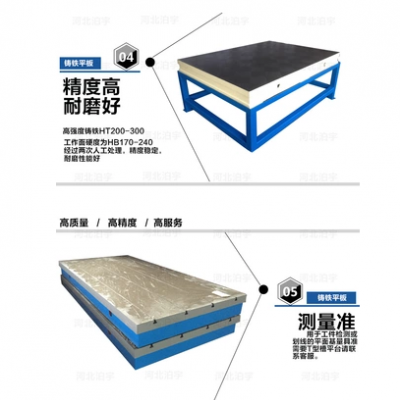

地平铁材质：高强度铸铁HT200-350，工作面硬度为HB170-240，经过两次人工处理（人工退火600度-700度和自然时效2-3年）使用该产品的精度稳定，耐磨性能好。
地平铁规格：具体规格可根据需方图纸制作或双方商定生产加工。
对地平铁有了大致认知后，其物优价廉是吸引客户的关键胜出点。凭借着自身铸造优势，又结合自身特点，地平铁在装配、试验、焊接和检验工作中一直担当重角。在和大家说一下，广受好评的地平铁在使用中应当注意的事项。在生产前有统筹的设计安排，这是保证整批地平铁调试使用顺利进行的指导思想之所在。依据使用现场特殊情况和所需铺设地面，供需双方协商落实地平铁的规格尺寸和内部结构，强度性能等。因为地平铁如此产品的优点：这样不用做成大型的平台,即节省了材料成本,又可以占用很小的空间,可谓是性价比很高。所以地平铁的应用更加广泛，被客户的认可度更是逐步提高。
地平铁主要用途：根据设备的固定点来设计、拼接成铸梁平台，主要用于大型设备的装配、试验、焊接和检验。地轨的用途：根据设备的固定点来设计、拼接成铸梁平台，主要用于大型设备的装配、试验、焊接和检验.。
生产上需要制作模型，现威岳机械均使用消失模进行生产。
地平铁的材质：高强度铸铁HT200-300，工作面硬度为HB170-240，经过两次人工处理（人工退火600度-700度和自然时效）使该产品的精度稳定，耐磨性能好。
地平铁的规格：具体规格可根据需方图纸制作或双方商定生产加工。
地平铁用于各种检验工作，如精密测量用的基准平面，各种机床机械的检验测量，检查零件的尺寸精度、行位偏差，并作出精密划线，地轨是机床、机械制造、电子生产等20多种行业不可缺少的产品。地轨是划线、测量、铆焊、工装工艺不可以缺少的工作台，地梁也可以做机械试验台等等。
浇铸，随科技发展，先之前地平铁浇铸也更为环保，更为jingzhun。
地平铁出炉前，应清理炉门上的耐火砖、耐火泥，并检查拉车机构是否好用。
出炉及搬运时，无关人员不得靠近平车两侧，以免砂箱或工件倒塌伤人。禁止在炉体周围休息或堆放物品。
工作物温度高于400℃时，禁止用链条或钢丝 绳起吊(或采取隔热措施)，以免退火后断裂。使用行车吊运工作物，应遵守行车及挂钩工 操作规程。
装卸前，要检查轨道槽上有无障碍物，吊钩、链条等工具是否可靠。
装卸大铸件或薄壁工件时，一定要垫平放稳。相邻之间要适当留出空隙，装载高度不得超过规定。
